Das Fahrwerk
16.03.2004 - 16:43 von mic

Jetzt bekommt die Macchini Beine !

Das ist der Inhalt einer HAWE Sendung.



Bestehend aus Zweikreis Fahrwerksmechaniken (nur 30mm tief )
Beine, Bremsen, Robart Räder (Bug 74mm - Hauptfahrwerk 88mm)alles bereits montiert, Ventile für Bremse und Mechanik, Flächenanschlüsse für Druckluft, 2 Druckbehälter, Schläuche und Kleinteile wie Ölkännchen...(wie süüß..) zum schmieren der bewegten Teile...

Nun geht es ans Eingemachte.

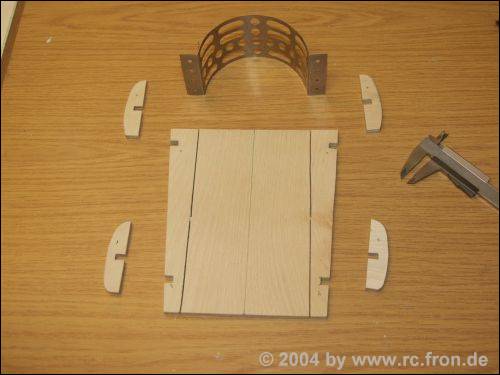

Als allererstes wird die Fläche für die Aufnahme (9mm starkes Multiplex) und das Fahrwerksbein entprechend ausgefräst.

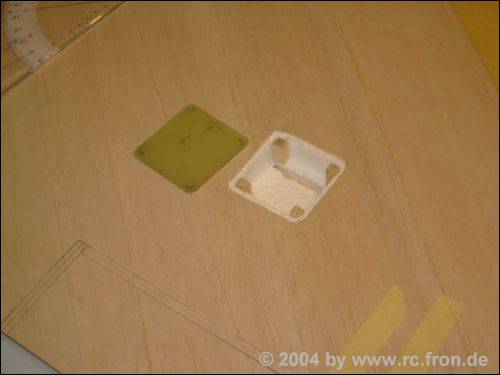

Auf der Innenseite der Aufnahme sind bereits Einschlagmuttern zur Befestigung der Mechanik angebracht.

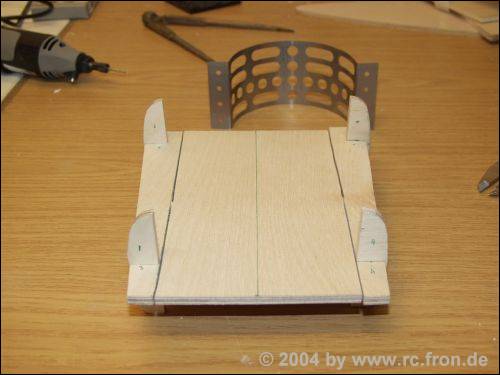

Alles angepasst und anschließend eingeharzt. Zum Schluß, nach dem die Aufnahme fest mit der Fläche verharzt ist, werden dann zusätzlich noch etwa 8-10 Holzdübel (8mm)zur Verankerung der Aufnahme bis zur Flächenoberseite angebracht. Fest !!



Nun geht es an das Bugfahrwerk.

Erst alles positionieren - natürlich nach Bedarf - dann ausmessen und anschließend ausfräsen bzw. sägen.







Ich habe das Bugfahrwerk samt Aufnahme demontierbar gestalltet, damit ich bei Bedarf an den Turbinen Akku, welcher sich in der Rumpfspitze befindet, herankomme.



Einen Tipp habe ich noch !

Hinten sparen & vorne klotzen !!!
Da die Turbine ganz nach hinten wandert müsste in der Rumpfnase etwa 300-500 g Blei rein je nach Bauart.



Deswegen kommen die Akkus ganz nach vorne, um nicht unnötig Blei mitschleppen zu müssen.



Nun steht Die Macchini auf eigenen Beinen !!!

Seitenruder Anlenkung
08.03.2004 - 16:35 von mic

Wohin mit dem Seitenruder-Servo.....
Hmmm direkt unter dem Seitenruder als "Direktantrieb"...
Nee....wird zu warm in dieser Gegend, da die Turbine unmittelbar darunter ihren Dienst verrichten soll..

In den Rumpf....
..langes Gestänge - friemelsarbeit....

Also: Ab in das Leitwerk damit ! Is ja Platz genug dafür und das Gestänge wird auch nicht zu lang !

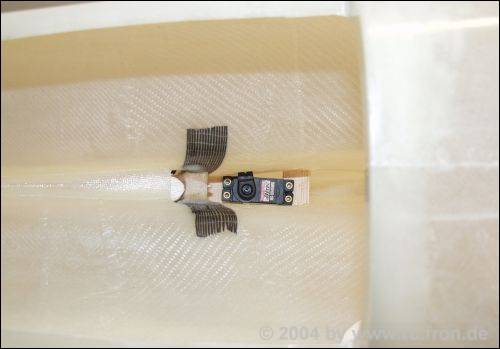

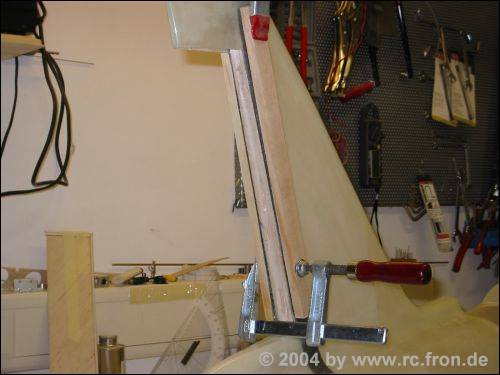

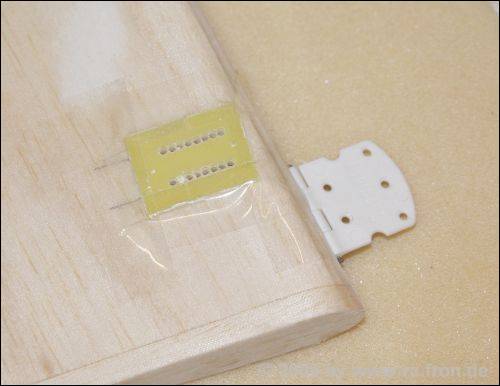

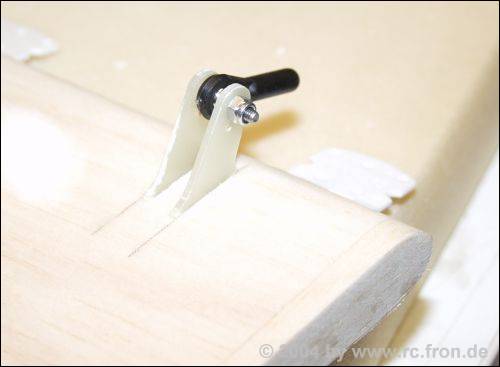

Schnell zwei Kiefernleisten in das Leitwerk eingeharzt, Servo rein - Öffnung ausfräsen, (hier machen sich die Vorteile eines durchsichtigen Rumpfes bemerkbar... )anschliessend Seitenruder anhalten, abmessen und die "doppelgehornten" Ruder ala Modellbau Ulrich ins Seitenruder eingeharzt.







Fertig!

Turbinenaufnahme
08.03.2004 - 15:53 von mic

Eine Turbine -hier die TJ 67 von Alfred Frank- und ein Rumpf sollen Hochzeit feiern. (So nennt man das in der Automobilindustrie, wenn das Triebwerk in das entsprechende Chassis "eingepflanzt" wird. )

Die Frage stand im Raum -oder besser gesagt im Keller -
"Wie festmachen...?"

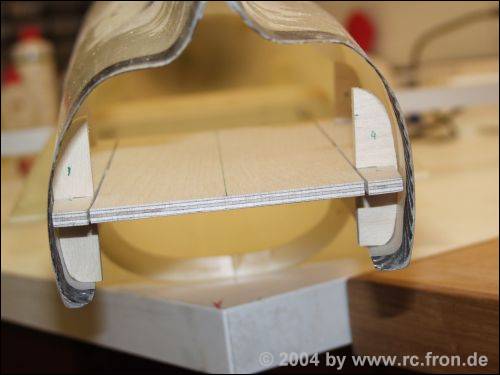

Kurzerhand habe ich aus einer 6mm starken Multiplexplatte eine Halterung bzw. Aufnahme für die Turbine erstellt. Simple und stabil !



Ausmessen, aufzeichnen, aussägen, einpassen, ...fertig !




Der Mittelsteg wird nach dem einharzen der Aufnahme (mit einer Baumwollflocken/Harz-Mischung) rausgebrochen. Er ist bis zur Mitte hin bis auf etwa 2-4mm angesägt.

So lässt sich die Aufnahme besser im Rumpf platzieren.



Eine kleine Zeichnung der Turbinenaufnahme findet Ihr im Downloadbereich als PDF zum downloaden.

Kabinenrahmen
08.03.2004 - 14:47 von mic

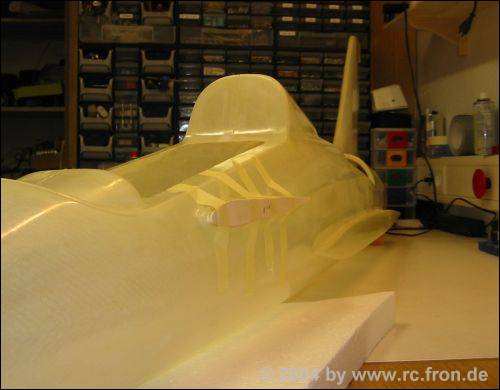

Lange habe ich mir überlegt wie ich den Kabinenrahmen fertigen soll. Jetzt habe ich mir eine sehr einfache und doch geniale Lösung überlegt den Rahmen exakt an den Rumpf anzupassen.

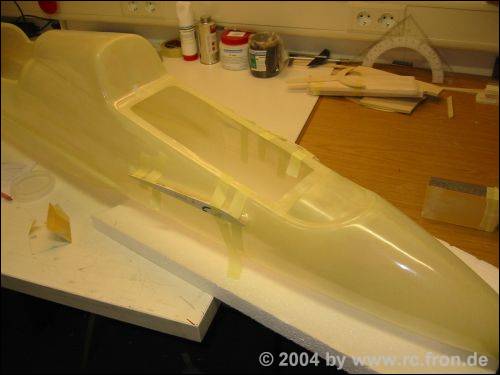

Ich habe den Rumpf genau entlang der Rahmenlinie abgeklebt, mit Trennwachs eingepinselt und anschließend einen harzgetränkten Kohleroving genau auf den Rumpfrand gelegt.

Auf den noch frisch verlegten Roving habe ich dann zugeschnittene Balsabrettchen gelegt.

Nach einer mehrstündigen Trocknungs bzw. Härtungsphase wurde der Rahmen vorsichtig vom Rumpf gelöst und anschliessend die abstehenden Balsakanten verschliffen.





Hier sieht man den Kohleroving auf der Unterseite, welcher zwei Aufgaben übernimmt.

Er macht den Rahmen passgenau und verwindungssteif !

Schuhanprobe
01.02.2004 - 08:36 von mic

Heute war ich bei Bernd Liesecke (HAWE-Modelltechnik), um für die Macchini neue Schuhe anzuprobieren.

Also Macchini und Flächen ins Auto und ab nach Anröchte - Altengeseke um beim (Schuhmacher)Bernd Liesecke neue Schuhe für die Macchini schustern zu lassen, damit sie auch mal auf eigenen Füßen steht.

Warum HAWE ?

Nun, ich war letztes Jahr in Ahrweiler auf der Jetmesse, wo Bernd Liesecke von HAWE-Modelltechnik einen Stand hatte und einige Exemplare seiner Fahrwerke dort ausstellte.

Für mich gab es eigentlich keinen Zweifel , dass genau dieses Fahrwerk mein erster Jet haben soll. Damals war es noch der Jurassic (v. Dirk Juras) der dieses Fahrwerk erhalten sollte.

Nun wollte ich mir noch von anderen Fahrwerksherstellern Angebote geben lassen, diese Kontakte sind aber nicht entstanden. Es kann durchaus sein, dass diese Firmen entweder zu viel um die Ohren haben, oder aber einfach keine Lust haben sich die Arbeit zu machen.... Namen möchte ich hier nicht nennen.... egal, denn ich habe die Fahrwerke von HAWE in der Hand gehabt und muss sagen : 1. Klasse !

Auch die Anlenkung des Bugrades wurde nicht mit der "Angler"-Schnur Methode gelöst sondern mit einer genialen Direktanlenkung über 2 Anlenkstäbe. Doch dazu später mehr !!

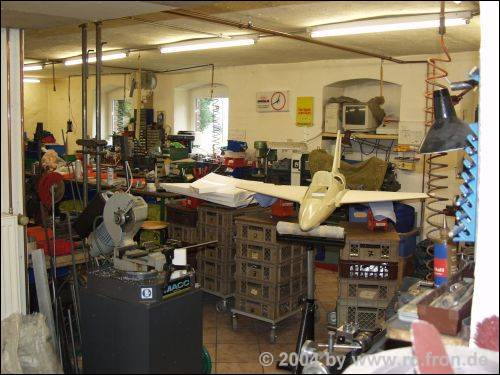

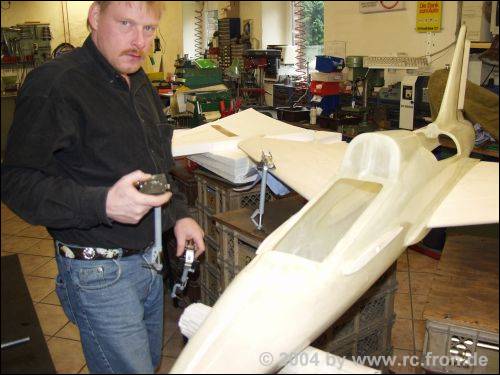

Angekommen bei HAWE, wurde die Macchini in der Werkstatt aufgebaut und vermessen.









Es wurden verschiedene Fahrwerkstypen besprochen und angepasst.

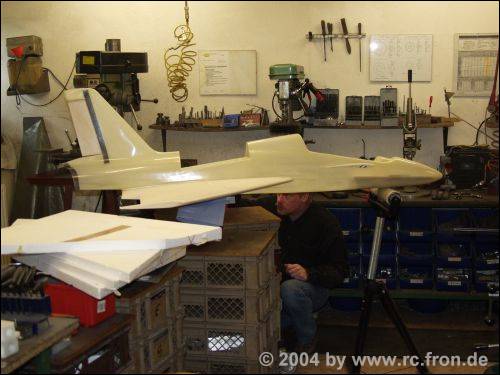

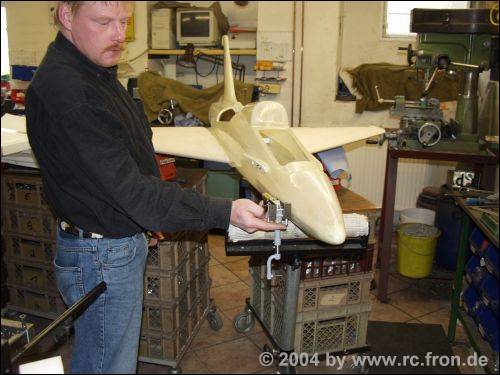

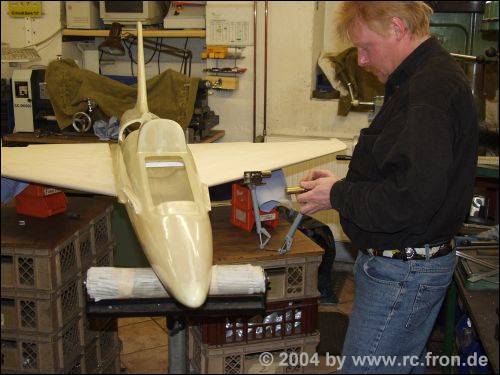

Auf dem Bild zu sehen - Bernd Liesecke von HAWE Modelltechnik





Die benötigten Beinlängen wurden vermessen, der Nachlauf des Bugrades wurde mit 5-7 Grad festgehalten. Fertig ! Und nun heisst es 14 Tage warten !

Warum warten ?
Dieses Fahrwerk wird nach meinen Vorstellungen speziell für die Macchini gefertigt ! Also nix von der Stange, und das braucht eben Zeit !

Seitenruder
25.01.2004 - 18:43 von mic

Da am Wochenende noch etwas Zeit war und meine Lunge sich von dem ganzen Holzstaub ( hust ... ) erholen kann, klebe ich noch rasch die Seitenruder Aufnahme in den Rumpf.

25.01.2004 - 18:32 von mic

So !
Jetzt wirds staubig !

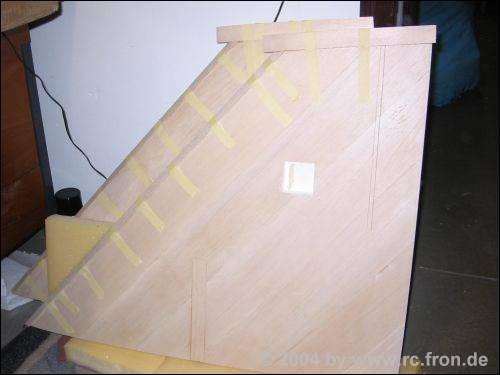

Als erstes werden die Nasen und Wurzelleisten an die Tragflächen geklebt, um sie nach etwa 24 Stunden Trocknungs bzw. Aushärtungszeit zu verschleifen.

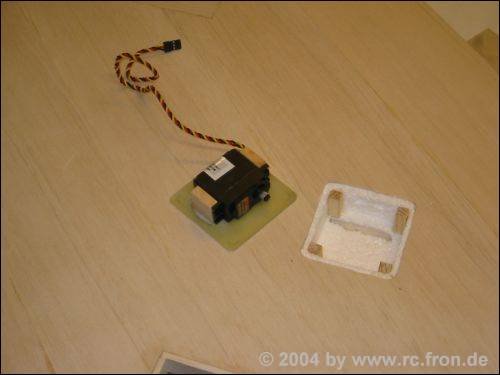

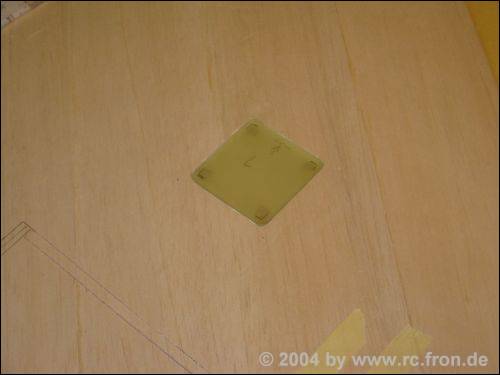

Zwischenzeitlich habe ich schon mal die Servoaufnahme für die Querruder gefertigt.

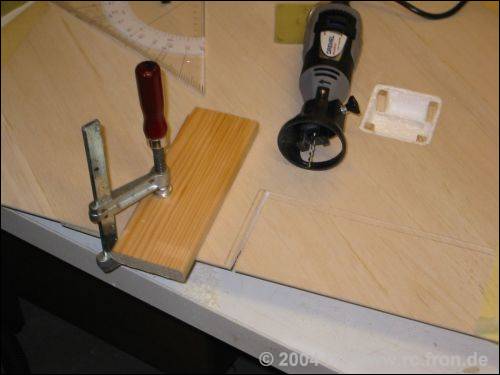

Nachdem die Leisten verschliffen sind, trenne ich die Querruder mittels eines Handfräsers aus. Das ist etwas präziser als mit dem Cuttermesser.

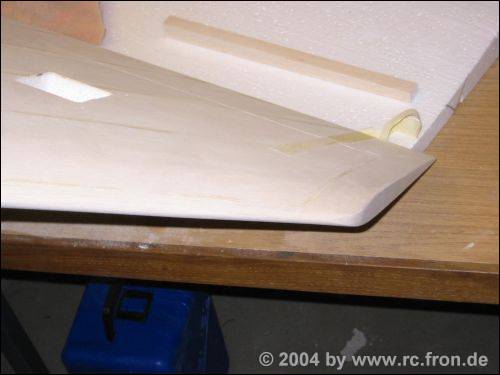

Zum Schluß werden die Querruder und die entsprechenden Ausschnitte in den Flächen verkastet und verschliffen.

Canards
16.01.2004 - 15:58 von mic

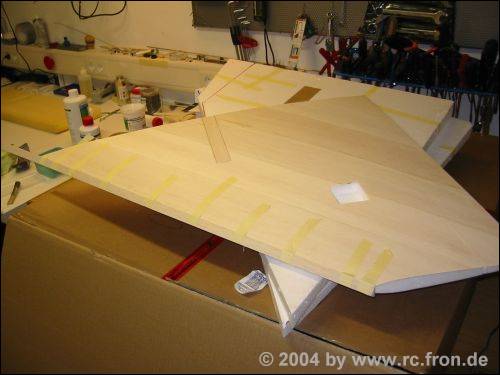

Angefangen wird mit den Canards.

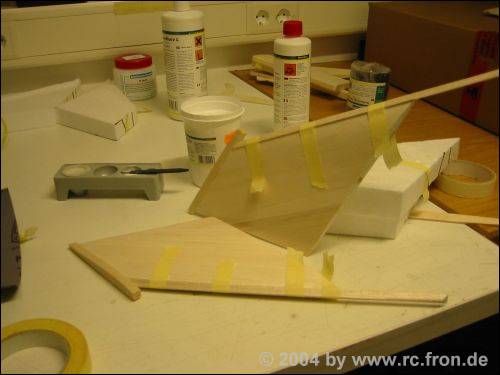

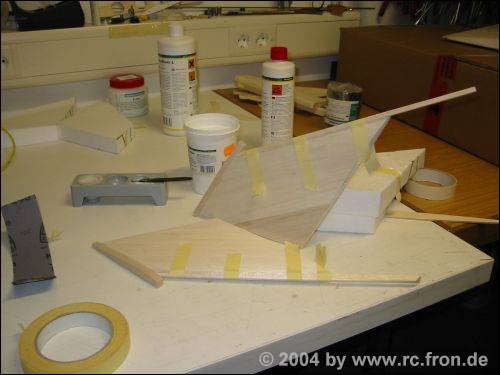

Nasen und äussere Wurzelleisen werden mit einer Micro-Balls / Harzmischung angeklebt

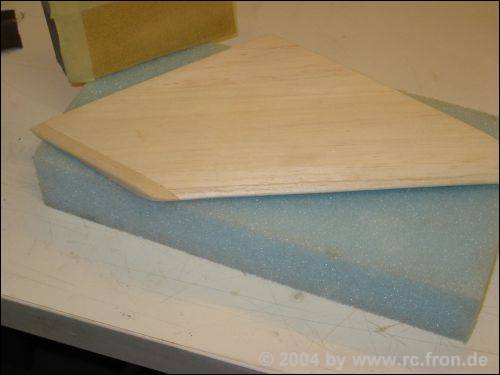

um anschließend ordentlich verschliffen zu werden. Ich decke hierbei einen Teil des Schleifklotzes mit Klebeband ab, um die Fläche vor hässlichen Schleifriefen zu schützen.






Danach geht es ans Auswiegen. Es wurden ~13g Blei je Canard notwendig um die Canards auszuwiegen. Dieses Blei wird unmittelbar hinter die Nasenleiste mit etwas Harz in den Styroporkern eingeklebt.

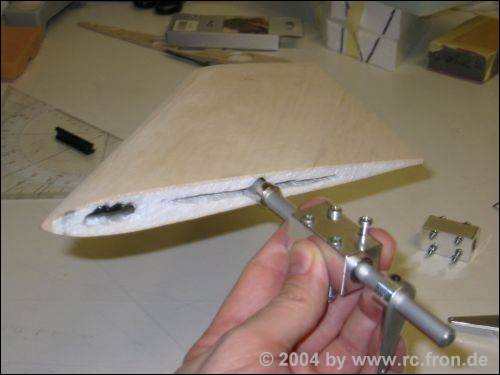

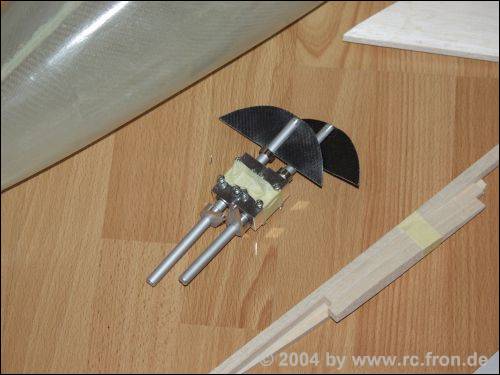

Hier sieht man einen Canard und die mit Rollenlagern bestückte Anlenkungsmechanik.

Mit dessen Hilfe lässt sich der Canard sehr einfach auswiegen.

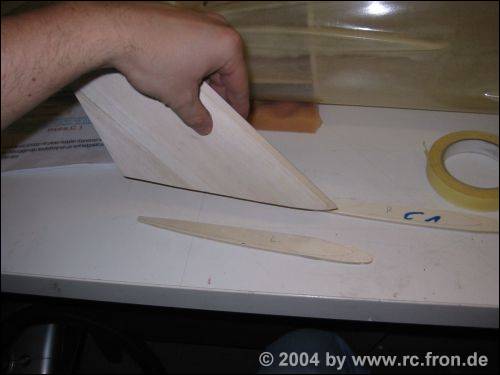

Nun geht es an den Rumpf. Hier müssen auf beiden Seiten die Spanten C1 als "Distanzscheiben" an den Rumpf geklebt werden, nur so wird ein Schleifen der Canards am unteren Rumpfbereich verhindert.






Nachdem beide Klebeflächen (Rumpf/Spant) angeschliffen wurden (150er Korn) werden sie mit einer Harz/Baumwollflocken Mischung verklebt.




So... jetzt muss die ganze Geschichte noch etwa 24 Std. durchhärten.
Und dann geht es weiter...

Die Post war da...
11.01.2004 - 15:05 von mic

Nun wird es ernst !

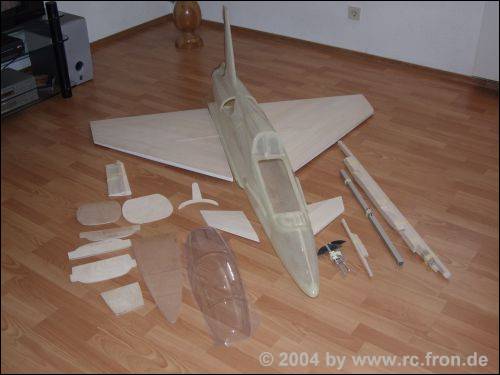

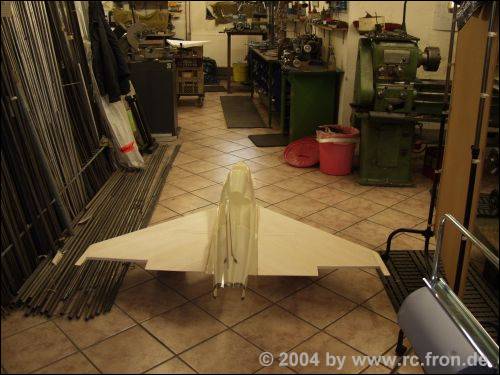

Die Spedition war da und brachte zwei große Pakete mit dem Absender der Firma BZ-Modellbau aus Fridingen/Donau.

Ich habe nicht erwartet das der Rumpf so gewaltig ist .

Alles in einem war ich nach dem öffnen der beiden Kartons sehr überrascht, in welch hervorragender Qualität sich die gut verpackten Bauteile befanden !

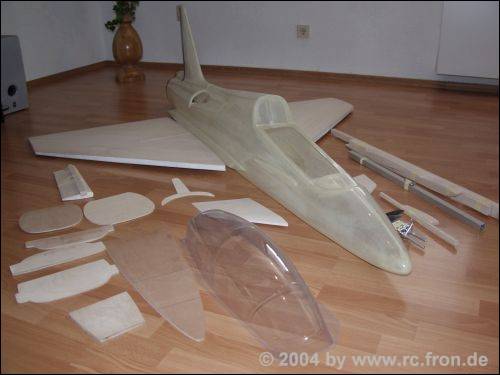

Der Gfk-Rumpf ist sehr gut verarbeitet und braucht nur wenig Nacharbeit an den Nahtstellen. Die Oberfläche ist sehr glatt, von guter Qualität und hat den Vorteil, dass der Gfk leicht durchsichtig und nicht wie gewohnt undurchsichtig eingefärbt ist. Warum Vorteil ?? Der Vorteil liegt darin, dass man jetzt im Rohzustand die mitgelieferten Spanten besser von aussen sehen und endsprechend positionieren kann !



Die Tragflächen sowie die beiden Canards sind bereits mit Balsa beplankt. Lediglich die Wurzel sowie Nasenleisten müssen noch verklebt und verschliffen werden. Die Servokästen und die Kabelkanäle sind bereits vorbereitet und brauchen nur noch mit beiliegendem Balsaholz verkastet werden.



Das Seitenruderblatt ist weit vorgefertigt und bedarf lediglich kleiner Schleifarbeiten zum Anpassen an den Gfk-Rumpf.

Alle Deckel sowie die Klarsichthabe sind von guter Qualität.


Die Canardsteuerung ist kugelgelagert und ebenfalls im Bausatz enthalten.

Einige Eckdaten der Macchini:

Spannweite: 150 cm
Rumpflänge: 186 cm
Antriebe: Turbine ab 70 Nm
Gewicht: ca. 8-10 kg

Preis: 399,- €



Der Bau kann also beginnen.

Fortsetzung folgt...

Der Antrieb
11.01.2004 - 14:49 von mic

Nun kommen wir zum Herz eines jeden Jets - dem Antrieb

Es soll eine Frankturbine TJ67 ihre Arbeit in der Macchini verrichten:

Hier einige technische Daten zu der Turbine:

Länge: 330 mm mit Anlasser
Durchmesser: 115 mm
Gewicht: 1280 g mit Anlasser
Schubkraft: 95 Newton
Drehzahl: 125.000 1/min
Druckverhältnis: 2,2
Abgastemperatur: 580 °C - 630 °C
Treibstoff: Kerosin - A1 4-5 % Öl
Treibstoffversorgung: Einspritzsystem: elektrische Zahnradpumpe
Verdichterlaufrad: Radialverdichter, d = 66 mm, 12 rückwärts gekrümmte Schaufeln
Verdichterleitsystem: Radialleitsystem (Aluminium), 15 Keilschaufeln, 36 Kranzschaufeln
Turbinenlaufrad: Axialturbine (aus Inconel-Stahl), d = 67,0 mm, 23 Schlaufen
Turbinenleitsystem: Axialleitsystem (aus V2A-Edelstahl), d = 67,4 mm, 15 Schaufeln - CNC-gefertigt
Welle: d = 14,5 mm, Werkzeugstahl (gehärtet, geschliffen)
Wellentunnel Aluminium
Lagerung vorgespannt mit 20 N
Kugellager vorne: da = 22 mm, di = 8 mm, b = 7 mm; Keramik (käfiglos)
Kugellager hinten: da = 22 mm, di = 8 mm, b = 7 mm; Keramik (Käfiglos)
Schmierung: Ölnebelschmierung von vorne durch Wellentunnel
Brennkammer: Ringbrennkammer (V2A-Blech 0,5 mm)
Einspritzsystem: 6 Sticks, 6 mm Durchmesser (Inconel 600)
Vedichtergehäuse: Aluminium
Turbinengehäuse: V2A-Edelstahl oder verchromt
Schubdüse: V2A-Blech, 0,5 mm

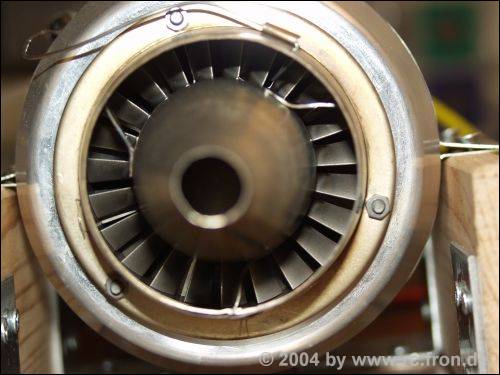

Hier sieht man die Turbine auf dem Prüfstand:
